Лабораторная работа №5.

Структура сети.



Ознакомиться с теорией: Маршрутизаторы.

1. Установить программу Didyma с диска K:\NetWork\Didyma.
Скопировать файл didycrk.exe из папки PATH в каталог где установлена Didyma (по умолчанию "C:\Program Files\Parsis\Didyma\1.60\Prog\"), и запустить.

2. Запустить программу Didyma.

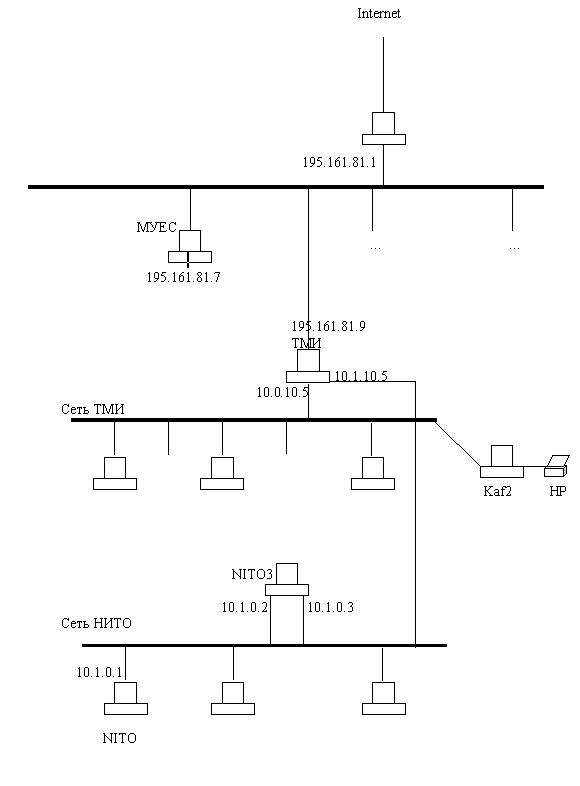

3. Создать следующую структуру сети:

5. Сохранить созданную модель к СЕБЕ в КАТАЛОГ.

6. Проверить таблицу маршрутизации утилитой route.exe с параметром  print.
Если в таблице маршрутизации отсутсвует следующая строка:
Сетевой адрес           Маска сети      Адрес шлюза       Интерфейс  Метрика
 0.0.0.0                        0.0.0.0              10.0.10.5              10.0.7.3                1
                                                                                           ^  IP-адрес вашей машины

то в свойствах сетевого окружения, настройках протокола TCP/IP установить шлюзом по умолчанию адрес сервера ТМИ 10.0.10.5, перезагрузить машину.
Если шлюз по умолчанию опять не появился то:
Добавляем сами шлюз по умолчанию с помощью утилиты route.exe
Помощь по утилите можно получить набрав route.exe /?

7. Проверить наличие соединения до серверов TMI, NITO, Nito3, внешних серверов  интернета с помощью утилиты ping.exe.

8. Убрав настройку подлючения в интернет через прокси сервер. Попробовать загрузить в Internet Explorer страницу из интернета с помощью IP-адреса хоста.
например IP-адрес yandex.ru - 213.180.194.129.

9. Запустить программу Didyma, открыть ранее сохранённую модель сети ТМИ и удостовериться в работоспособности всех узлов сети. Определить какие ещё, помимо перечисленных, компьютеры находятся в сети МУЭСА, сети НИТО

*10. Проверить работу таких сервисов TMI таких, как Http, FTP; проверить работу вызовом FTP-клиента.

 Дополнительная информация.

1. Большинство информации по программе Didyma можно найти в помощи, а также в файле с
непереработанным переводом .
2.  Создание сети и сегмента Add Network и Add Segmet соответственно.
3. При создании сегмента сети можно просканировать все видимые элементы сети, установив IP сети и маску подсети сегмента, в Segmet Properties .
4. Изнутри сети ТМИ сетевые службы имеют стандартные порты.
5. *Проверка интернетных IP может быть реализована с помощью технологии NAT.
6. Если ничего не понятно то почитать теорию:

Адреса Интернета

Принципы построения составных сетей

Протокол TCP
