Лабораторная работа №5.
Структура сети.
Ознакомиться с теорией: Маршрутизаторы.
1. Установить программу Didyma с диска K:\NetWork\Didyma.
Скопировать файл didycrk.exe
из папки PATH в каталог где установлена Didyma
(по умолчанию "C:\Program Files\Parsis\Didyma\1.60\Prog\"), и
запустить.
2. Запустить программу Didyma.

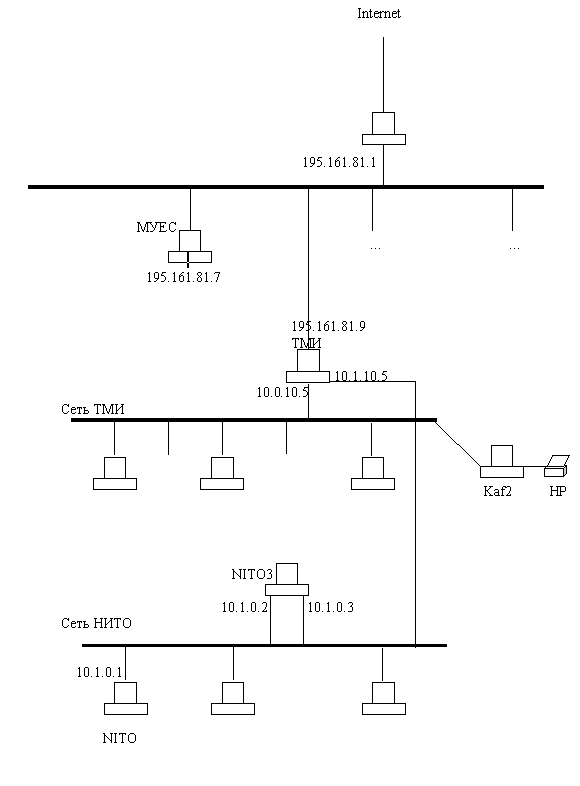

3. Создать следующую структуру сети:
5. Сохранить созданную модель к СЕБЕ в КАТАЛОГ.
6. Проверить таблицу маршрутизации утилитой route.exe с
параметром print.
Если в таблице маршрутизации отсутсвует следующая строка:
Сетевой
адрес Маска
сети Адрес
шлюза Интерфейс Метрика
0.0.0.0
0.0.0.0
10.0.10.5 10.0.7.3
1
^ IP-адрес вашей машины
то в свойствах сетевого окружения, настройках протокола
TCP/IP установить шлюзом по умолчанию адрес сервера ТМИ 10.0.10.5,
перезагрузить машину.
Если шлюз по умолчанию опять не появился то:
Добавляем сами шлюз по умолчанию с помощью утилиты route.exe
Помощь по утилите можно получить набрав
route.exe /?
7. Проверить наличие соединения до серверов TMI, NITO,
Nito3, внешних серверов интернета с помощью утилиты ping.exe.
8. Убрав настройку подлючения в интернет через прокси
сервер. Попробовать загрузить в Internet Explorer страницу из интернета
с помощью IP-адреса хоста.
например IP-адрес yandex.ru - 213.180.194.129.
9. Запустить программу Didyma, открыть ранее
сохранённую модель сети ТМИ и удостовериться в работоспособности всех
узлов сети. Определить какие ещё, помимо
перечисленных, компьютеры находятся в сети
МУЭСА, сети НИТО
*10. Проверить работу таких сервисов TMI таких, как Http, FTP; проверить работу вызовом FTP-клиента.
Дополнительная информация.
1. Большинство информации по
программе Didyma можно
найти в помощи, а также в файле с
непереработанным
переводом .
2. Создание сети и сегмента Add Network и Add Segmet
соответственно.
3. При создании сегмента сети можно
просканировать все видимые элементы сети,
установив IP сети и маску подсети сегмента, в
Segmet Properties .
4. Изнутри сети ТМИ сетевые службы имеют
стандартные порты.
5. *Проверка интернетных IP может быть
реализована с помощью технологии NAT.
6. Если ничего не понятно то почитать теорию:
